16Mn-304-316L和2205材料的性能比较
2205双相不锈钢合金是由21%铬，2.5%钼及4.5%镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
2205双相不锈钢合金的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。这种合金特别适用于-50°F/+600°F 温度范围内。超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）
抗腐蚀能力
均匀腐蚀由于铬含量（22%），钼（3%）及氮含量（0.18%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。抗腐蚀疲劳
力学性能
机械切削性
在高速的机床上,2205 合金的进给率和切削速度和316L 是一样的。如果采用炭化刀,切割速度与316L 相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。
焊接
2205 合金的焊接性很好,2205 合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。2205 的焊接难度不大,但需设计其焊接程序,以便焊接后,可以保持良好的相位平衡状态,避免有害的金属相位或非金属相位的析出。
2205 可在以下设备中进行焊接: GTAW (TIG); GMAW (MIG); SMAW (“stick” electrode);SAW; FCW; and PAW
304、304L、316、316L化学元素
|
规格 |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
其他 |
备注 |
|
304 |
≤0.08 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
≤18.0-20.0 |
≤8.0-10.5 |
|
|
|
304L |
≤0.030 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
≤18.0-20.0 |
≤8.0-10.5 |
|
|
|
316 |
≤0.08 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
16.0～18.0 |
10.0～14.0 |
Mo：2～3 |
|
|
316L |
≤0.03 |
≤1.00 |
≤2.00 |
≤0.045 |
≤0.030 |
16.0～18.0 |
12.0～15.0 |
Mo：2～3 |
|
304、304L、316、316L机械性能：
|
规格 |
屈服强度（Mpa） |
抗拉强度（Mpa） |
延伸率（%） |
Hv |
|
304 |
≥205 |
≥520 |
≥40 |
≤200 |
|
304L |
≥175 |
≥480 |
≥40 |
≤200 |
|
316 |
≥205 |
≥520 |
≥40 |
≤200 |
|
316L |
≥175 |
≥480 |
≥40 |
≤200 |

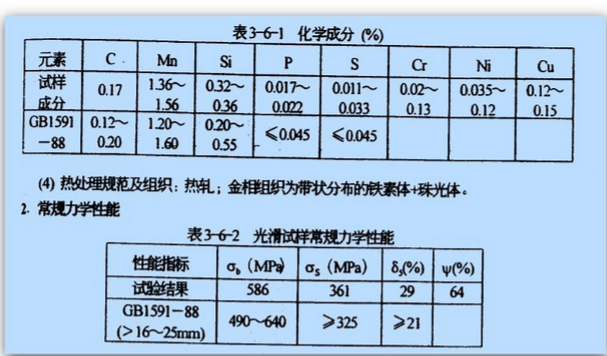

16Mn
16Mn钢属于碳锰钢，碳的含量在0.16%左右，屈服强度等于345MPa，抗拉强度470-620MPa，拉伸率21%。
